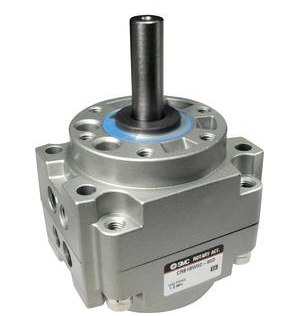

CDRB1BW100-280SE摆动气缸：高性能精密控制解决方案

产品概述

CDRB1BW100-280SE是一款高性能叶片式摆动气缸，专为工业自动化领域设计，提供280°的大角度摆动范围。该产品采用精密工程设计，满足现代制造业对高精度、高可靠性和紧凑尺寸的严格要求。

核心特点

1. 灵活安装选项：提供直接安装和脚座型安装两种方式，接口位置可选择缸体侧面或轴向布置，适应不同空间布局需求。
2. 精密控制能力：摆动时间可在0.1～1秒/90°范围内调整，实现精确的运动控制，满足各种自动化应用场景。
3. 坚固耐用设计：标准型号可承受588N径向负载和539N轴向负载，保证在严苛工况下的长期稳定运行。
4. 环境适应性：工作温度范围5～60℃，适合大多数工业环境应用。

技术规格

• 工作压力范围：0.15～1.0MPa
• 保证耐压力：1.5MPa
• 缓冲形式：垫缓冲设计，减少冲击和振动
• 通口尺寸：1/4 Rc
• 给油方式：不给油式设计，减少维护需求

扩展功能

• 磁性开关兼容：可安装小型D-M9□型磁性开关，便于位置检测
• 材料定制：重要部件可提供不锈钢规格选项，满足特殊环境需求
• 轴配置：采用双轴设计(长轴带键&四面铣平)，提供更好的扭矩传递和安装灵活性

应用领域

这款摆动气缸特别适用于：

• 自动化装配线上的工件转向定位
• 物料搬运系统中的分拣和转移
• 包装机械中的产品定向调整
• 机床自动化中的工具转换

产品优势

1. 紧凑设计：100mm尺寸规格在保证性能的同时节省安装空间
2. 高可靠性：经过严格测试，确保长期稳定运行
3. 维护简便：不给油式设计减少维护工作量和成本
4. 配置灵活：多种选项和定制规格满足不同应用需求

CDRB1BW100-280SE摆动气缸以其卓越的性能和可靠性，成为工业自动化领域精密角度控制的理想选择，能够显著提升生产效率和系统稳定性。
