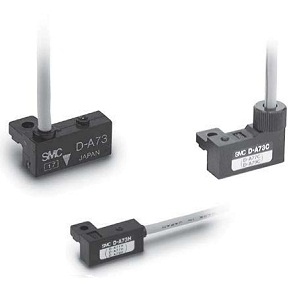

3C-D-A73 一般(通用)型/轨道安装 SMC触点磁性开关
3C-D-A73 一般(通用)型/轨道安装 SMC触点磁性开关
磁性开关 D
有触点磁性开关 一般(通用)型/轨道安装
有触点磁性开关 一般(通用)型/轨道安装
| 字段描述 | 字段取值 | 3C-D-A73 取值描述 |
|---|---|---|
| 磁性开关型号 | A73 | 有触点磁性开关, 直接出线式, 带指示灯, 2线式, 纵引出, 导线长0.5m, 适用电压：DC24V,AC100V  样本 |
3C-D-A73 其他特性
| 字段描述 | 取值描述 |
|---|---|
| 导线引出方式 | 直接出线式 |
| 导线引出方向 | 纵方向 |
| 配线方式 | 2线式 |
| 适合负载 | DC24V继电器、PLC用 |
| 负载电压 | DC24V |
| 负载电流 | 5～40mA |
| 内部电压降 | 2.4V以下 |
| 指示灯 | ON时红色发光二极管亮 |
| 标准 | CE |
| 外皮外径［mm］ | Φ3.4 mm |
| 绝缘体芯数 | 2芯(棕·蓝) |
| 绝缘体外径 | Φ1.1 mm |
| 导体截面积 | 0.2 mm² |
| 导体芯线径 | Φ0.08 mm |
| 最小弯曲半径 | 21 mm |
| 系列 | 磁性开关的种类 | 内容 |
|---|---|---|
| D系列 | 无触点磁性开关 | 一般（通用）型 2色显示式 带诊断输出的2色显示式 强耐水性的2色显示式 卫生型 带计时器 耐强磁的2色显示式 耐热型2色显示式 大范围检测型 |
| D系列 | 有触点磁性开关 | 一般（通用）型 2色显示式 耐强磁的2色显示式 耐热型 |
