RB系列气动液压缓冲器RBC1412

RB系列气动液压缓冲器RBC1412有一个专门设计的孔口,可以补偿变化的速度和负载,以持续降低负载,而无需额外调整。双密封外壳由一个刮板和一个杆密封件组成,提供额外的防泄漏保险。RB 系列减震器有六种尺寸可供选择,均能承受 16 英尺/秒的冲击速度。

  • 气动液压缓冲器RBC1412类型:基本或带帽
  • 适用螺纹外径尺寸:M6、M8、M10、M14、M20、M27
  • 选项:止动螺母
气动液压缓冲器RBC1412自动调整至最合适的吸收性能
字段描述 字段取值 取值描述
形式 C 带帽型
本体螺纹外径·行程 1412 本体螺纹外径:14mm;行程:12mm
可选项 六角螺母:2个,限位螺母:-



气动液压缓冲器RBC1412其他特性

字段描述 取值描述
最大吸收能量 19.6 J
冲击速度 0.05~5 m/s
最高使用频率 45 cycle/min
最大允许推力 814 N
伸长时弹簧力 6.86 N
压缩时弹簧力 15.98 N
环境温度 -10~80℃

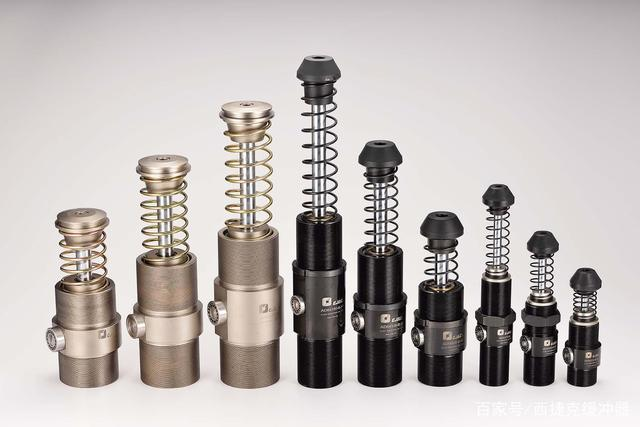

气动液压缓冲器RBC1412(shock absorber)依靠液压阻尼对作用在其上的物体进行缓冲减速至停止,起到一定程度的保护作用。适用于起重运输、电梯、冶金、港口机械、铁道车辆等机械设备,其作用是在工作过程中防止硬性碰撞导致机构损坏的安全缓冲装置。
一、技术参数
行程
最大吸收能量
小时吸收能量
最大有效重量
最高撞击速度
二、工作原理

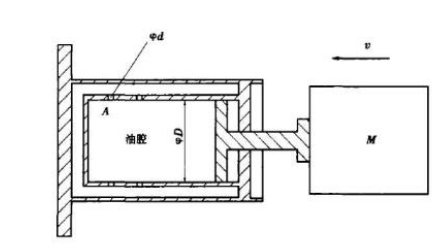

由下图可知:当负载M(设为非驱动型)以速度·撞向液压缓冲器时,由于惯性产生巨大的冲击力而使A腔内的油液压力升高,在高压的驱使下油液由节流孔流出,由于节流孔的流量限制,又因为油液总体积不变,又D>>d,所以活塞的速度受到限制,从而到达减速缓冲的目的。
三、分类

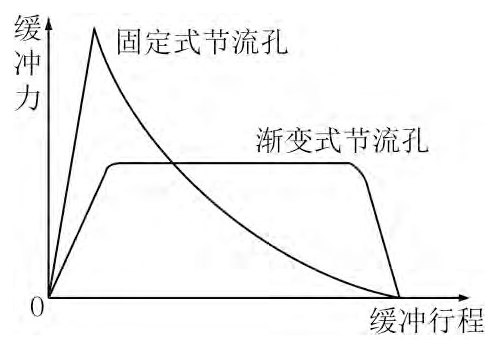

液压缓冲器根据内部节流方式不同分为:固定式、渐变式和可调节式三种。性能曲线如下图所示。
固定式节流方式由于节流孔的面积是固定的,初始阶段的缓冲阻力比较大,行程中、末端的阻力急剧减小趋于0,因此缓冲震动比较大、缓冲性能较差;
渐变式节流方式在工作过程中节流面积是逐渐减小的,因此能量的吸收比较均匀,有效地避免了固定式节流方式的不足,缓冲效果较好;
可调式节流方式的缓冲器可实现根据工作参数的改变而改变,能够适用不同的缓冲工况。
液压缓冲器根据复位的方式不同可分为:无复位式、弹簧复位式、气体弹簧复位式和液体弹簧复位式等,由于弹簧复位式结构简单,工作可靠,是电梯液压缓冲器中应用最多的柱塞复位方式。其中弹簧复位式有外置弹簧式和内置弹簧式两种。将弹簧内置在缓冲器内部可靠性更好,能有效防止因为外部环境潮湿等因素导致的失效。
电梯中常用的是渐变式的节流方式,根据内部节流孔的不同主要有:油孔柱式(也叫环状油孔式)、多孔式(主要有缸体内壁溢流式和柱塞溢流式)、多槽式等,其中环状油孔式液压缓冲器是应用最多的一种液压缓冲器,也是本文中讨论研究的对象。
