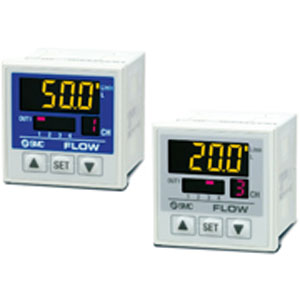

PF3W740-06-F-M：SMC显示一体型水用数字式流量开关，工业水路的精准流量监测专家

PF3W740-06-F-M是日本SMC公司生产的显示一体型水用数字式流量开关，属于PF3W系列产品。该流量开关采用热式检测原理，具有3色2画面显示、与温度传感器一体化、小型化设计等特点，广泛应用于工业自动化控制系统中，为水处理、冷却系统等提供精准的流量监测解决方案。

核心产品优势

1. 3色2画面数字显示

采用3色LED显示和2画面切换功能，可同时显示瞬时流量、累计流量和温度，流量状态一目了然，便于现场监控和调试。

2. 一体化温度传感器

与温度传感器一体化设计，允许同时监控流体的流量和温度，提高了监测的准确性和便捷性，无需额外安装温度传感器。

3. 小型化设计

相比前代产品PF2W，体积减小了40%，更加轻便和紧凑，减少了配管空间，便于集成到自动化设备中。

4. 高防护等级

符合IP65防护等级，无润滑脂规格，能够有效抵御工业现场的粉尘、水汽侵蚀，适用于恶劣的工业环境。

技术参数

型号解析

• PF3W：SMC水用数字式流量开关系列代号
• 740：额定流量范围5-40L/min
• 06：配管口径3/4英寸
• F：输出规格(OUT1流量:PNP;OUT2流量:模拟4-20mA)
• M：单位规格(瞬时流量:L/min;累计流量:L;温度:℃)

工作原理

PF3W740-06-F-M采用热式流量检测原理。在探头内部装有发热传感器及感热传感器，并与介质接触。测量时，发热传感器发出恒定的热量，当管道内没有介质流动时，感热传感器接收到的热量是一个恒定值；当有介质流动时，感热传感器所接收到的热量将随介质的流速变化而变化，感热传感器将这温差信号转化成电信号，再经过电路转换为对应的接点信号或模拟量信号。

工作流程：

1. 当流体流量达到设定阈值时，流量开关输出开关信号，触发设备启动或停止
2. 通过3色LED显示实时流量状态，绿色表示正常，黄色表示警告，红色表示异常
3. 累计流量功能可统计总用水量，便于能耗管理
4. 温度传感器实时监测流体温度，当温度异常时及时报警

典型应用场景

1. 工业冷却系统

在工业设备冷却系统中，用于监控冷却水流量，当流量异常时及时报警，避免设备因散热不足过热损坏，保障设备安全运行。

2. 水处理设备

在水处理系统中，用于控制水处理剂的流量，优化水质。在反渗透水处理中，通过流量开关控制进入反渗透膜的流量，达到有效的脱盐效果。

3. 食品饮料行业

在啤酒、瓶装水灌装线中，监测净水输送流量，无润滑脂、耐腐蚀的材质符合食品接触标准，避免介质污染，同时防止因流量波动导致灌装量偏差。

4. 新能源电池生产

在电池冷却系统中，实时监测冷却水流量，当流量过低时快速触发报警，避免电池因散热不足过热损坏。

5. 地暖系统

在暖水系统中，通过流量开关实时监控各房间水流的温度、流量情况，根据用户需求自行调节，确保供暖效果。

安装使用注意事项

1. 安装要求

流量开关应安装在直线管道上，前后至少有5倍管径以上的直管段，确保流场稳定。安装时注意阀体上的箭头方向与流体流向一致，不可装反。建议安装在水平管道或液流方向向上的垂直管道中，避免安装在液流向下的管道中。

2. 电气连接

严格按照铭牌上的电压参数接线，电源电压DC12~24V±10%，确保电源稳定。接线时应在断电状态下进行，防止触电风险。建议在电路中设置过载保护装置。

3. 参数设定

通过前面板的按键设定流量阈值、响应时间等参数。设定值不应低于出厂设定值，避免开关无法正常复位。调节结束后应检查开关动作是否正常。

4. 定期维护

建议定期检查流量开关的连接管道，确保无泄漏现象。定期清洁显示面板，保持清洁。定期检查流量开关的动作性能，确保长期稳定运行。长期停用后重新启用时，建议先进行通气冲洗操作。

5. 安全操作

操作前确保设备接地良好，防止触电风险。运行过程中避免接触运动部件，防止夹伤。设备故障时应立即停机，由专业人员维修。严禁超出产品的额定压力、温度及介质范围使用。

结尾小结

PF3W740-06-F-M显示一体型水用数字式流量开关是工业自动化领域的”精准流量监测专家”。其将3色显示、一体化温度传感器与高精度测量完美结合，为各种工业应用提供了高效、可靠、智能化的流量监测解决方案。

选择PF3W740-06-F-M，即是选择以高精度、高可靠性驱动您的自动化系统迈向更高效率！
