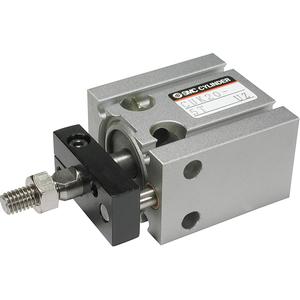

CU10-15T 安装型气缸产品介绍

1. 产品概述

CU10-15T 是一款紧凑型安装气缸,属于 ISO 标准(如 ISO 6432) 或 厂商自定义系列 的气动执行元件。其核心功能是将压缩空气的能量转化为直线往复运动,适用于自动化机械中的推、拉、夹紧等动作。

CU10-15T 安装型气缸产品介绍

2. 核心特点

  • 紧凑轻量化:缸径10mm,行程15mm(T可能代表特殊安装形式或行程标识),体积小,适合空间受限场景。
  • 多种安装方式
    • 基本型:标准法兰或脚座安装(如CU10-15T可能自带螺纹孔或安装耳)。
    • 可调行程:部分型号支持末端缓冲或行程微调。
  • 高重复精度:适用于精密定位或高频次动作(如电子装配、检测设备)。
  • 耐环境设计:活塞杆防尘设计(可选不锈钢材质抗腐蚀)。

3. 技术参数

  • 缸径:10mm(推力/拉力需结合气压计算,如0.5MPa时理论推力约3.9kgf)。
  • 行程:15mm(固定行程或可调,需确认型号后缀含义)。
  • 工作压力:0.1~0.7MPa(常见范围)。
  • 使用温度:-10℃~+60℃(耐高温型号可达+80℃)。
  • 缓冲类型:橡胶缓冲/气缓冲(减少末端冲击)。
  • 接口尺寸:M5或1/8″气口。

4. 典型应用

  • 小型自动化设备(如贴标机、包装机)。
  • 精密夹持与定位(如电子元件装配)。
  • 医疗设备或实验室仪器驱动。

安装与使用注意事项

  1. 安装步骤
    • 确认气缸安装面平整,避免侧向力导致活塞杆弯曲。
    • 使用配套螺丝固定(如M3或M4),扭矩不宜过大以防损坏螺纹。
    • 连接气路前确保管路清洁,防止杂质进入气缸。
  2. 气路配置
    • 建议加装调速阀(控制气缸速度)和油雾器(润滑内部密封件)。
    • 电磁阀选型需匹配气缸流量(如通径≥φ4mm)。
  3. 维护要点
    • 定期检查活塞杆是否有划痕或污染。
    • 长期停用时排空腔内压缩空气,防止密封件老化。

小结

CU10-15T 安装型气缸凭借小体积、高精度特点,适合对空间和动作要求严格的场景。选型时需确认 行程、安装方式、缓冲需求 是否匹配实际工况。若需更高负载或更长行程,可考虑同系列缸径更大的型号(如CU15-***)。
