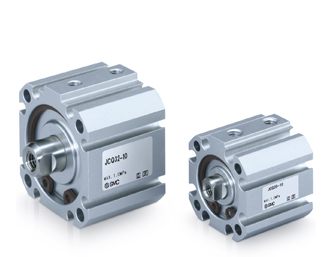

JCQA40-25 薄型气缸:高效节能设计解析与应用优势

在现代工业自动化领域,气缸作为核心执行元件,其性能与体积直接影响设备的效率和空间利用率。JCQA40-25 作为JCQ系列薄型气缸的代表型号,凭借创新的结构设计和卓越的性能参数,成为紧凑型气动解决方案的理想选择。

JCQA40-25 薄型气缸:高效节能设计解析与应用优势

一、轻量化与紧凑设计

JCQA40-25 通过优化结构,实现了显著的体积和重量缩减:

  • 尺寸缩减:全长缩短6.5mm,宽度减少6mm,高度降低4mm,体积最大减小40%。
  • 轻量化:重量减轻达46%(仅204g),有效降低设备负载。
  • 安装灵活:两端螺孔式(A型安装),适配多样化机械结构需求。

二、高性能与可靠耐久

  1. 双作用动力输出
    • 采用气压式双作用设计,理论推力覆盖221N(0.2MPa)至880N(0.7MPa),满足中等负载需求。
    • 受压面积优化(IN侧1103mm²,OUT侧1257mm²),提升能源转换效率。
  2. 宽工况适应性
    • 耐压范围0.05~0.7MPa(耐压1.0MPa),适应复杂工业环境。
    • 工作温度范围5~60°C,兼容多数车间条件。
  3. 低摩擦长寿命
    • 不给油式设计,减少维护成本;垫缓冲结构降低冲击,允许动能0.26J。
    • 活塞速度50~300mm/s,平衡效率与稳定性。

三、关键参数解析

  • 缸径与行程:40mm缸径搭配25mm行程(允差±1.3mm),适合短行程高精度场景。
  • 接口标准:配管口径M5×0.8,杆端内螺纹M8×1.25,便于快速安装。
  • 扩展功能:可选配磁性开关(JCDQ系列),实现位置闭环控制。

四、典型应用场景

JCQA40-25 广泛应用于:

  • 自动化产线:高速分拣、定位夹持等场景。
  • 包装设备:紧凑空间内的推拉动作。
  • 实验仪器:低噪音需求下的精密控制。

结语

JCQA40-25 薄型气缸以轻量化、高效能为核心优势,为空间受限的自动化设备提供可靠动力支持。其设计兼顾性能与节能,是提升生产效率和设备集成度的优选方案。
